NC-14型擋輪液壓站
一、使用條件
| 回轉窯托輪應平行于窯體中心線安裝，窯體為傾斜放罝，在自重作用 下有下滑的趨勢，采用液壓推力擋輪液壓站，使窯體按預想的速度（一般 約2?3nm/h)強制上竄或有控制地下滑，從而有效地保證輪帶與托輪的均 勻接觸和磨損，以節省托輪調整的工作量。 液壓擋輪正常上下游動的行程為土 1〇mm，當上下游動的行程達到 15mm時，應發出報窖汛號，當上下游動達到極限行程（±30rrm)時，應立 即停止對主電機供電，允許通過調整限位開關的位置對上述控制行程作土 2rrm的少M(fèi)變動。 |  |
二、技術參數
| 工作壓力MPa | 公稱流SL/min | 過濾稍度pm | 油箱容積 | 電加熱器 | 電機功率kW | |
| 功率kW | 電壓V | |||||
| 4?10 | 0.2 | 20 | 0. 11 | 1 | AC220 | 0.75 |
三、外形結構及尺寸
四、工作原理
擋輪液壓站是控制回轉窯液壓擋輪動作的動力裝置，其工作原理如下圖所示。
系統袞有一套柱塞變呈泵裝宜：正常工作時，系統最高壓力為1〇MPa，最低壓力為4MPa，油缸上行速度由柱塞 變星泵及調速閥來調定：油缸下行時速度由另一個調速閥來調定，油溫是由裝在油箱上的電接點雙金屆溫度計來控 制電加熱器的開閉：系統設有一臺精度為20pm的精過濾器，確保液壓油的清潔：過濾器壓差達到0.35MPa時報警，需及時更換過濾器濾芯。
在啟動回轉窯的同時開通工作油泵并接通IDT電磁鐵，液壓油通過調速閥A迫使窯體向上移動：當擋輪座上行碰 到上行限位開關時，油泵電機斷電，IDT也斷電，此時靠窯體自重使油缸中的油經調速B，單向閥（背壓閥）排入油 箱；油缸下滑碰到下限位開關時，電磁鐵IDT又通電，泵又啟動，1復上述推窯上行動作。
如系統工作不正常，當油缸上行或下行時，由于第一組隈位開關發生故陴而碰到另一組上行或下行開關時，應 發出報警信號，當仍繼續上行或下行又碰到極限位M開關時，應立即停主機。

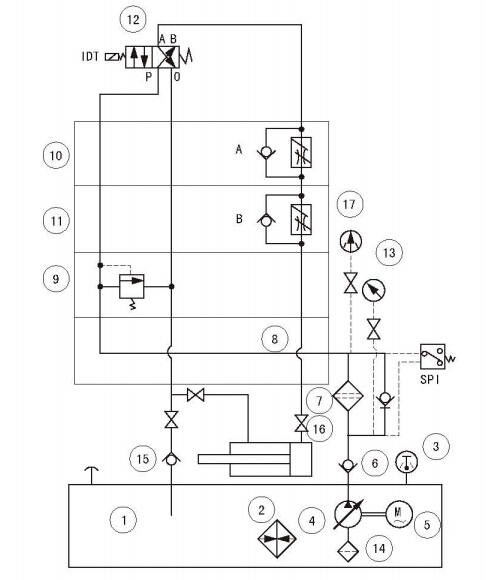

NC-14 I型擋輪液壓站系統原理圖
| 序號 | 名 稱 | 數屋 |
| 1 | 油箱 | 1 |
| 2 | 電加熱器 | 1 |
| 3 | 電接點溫度計 | 1 |
| 4 | 變量泵 | 1 |
| 5 | 電機 | 1 |
| 6 | 申向閥 | 2 |
| 7 | 濾油器 | 1 |
| 8 | 單聯底板塊 | 1 |
| 9 | 溢流閥 | 1 |
| 10 | 調速閥 | 1 |
| 11 | 調速閥 | 1 |
| 12 | 電磁換向閥 | 1 |
| 13 | 壓力表 | 2 |
| 14 | 吸油過濾器 | 1 |
| 15 | 單向閥 | 1 |
| 16 | 卡套式截止閥 | 1 |
| 17 | 電接點壓力表 | 1 |
